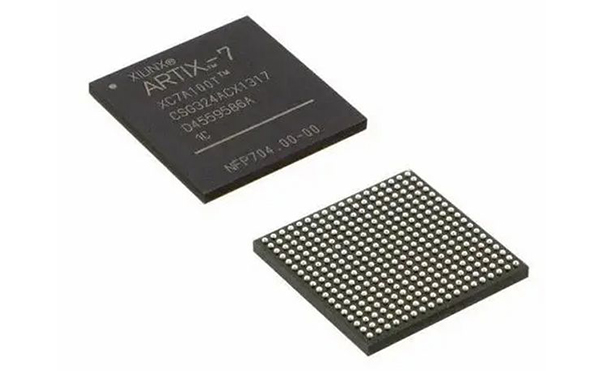

BGA封裝技術具有引腳數目多,1/0端子間距大(如可達1.00mm,1.27mm,1.50mm)、引線間電感和電容小、增強電性能與散熱性能等一系列優點,因而發展速度很快,并已在很多公司的產品中得到應用!

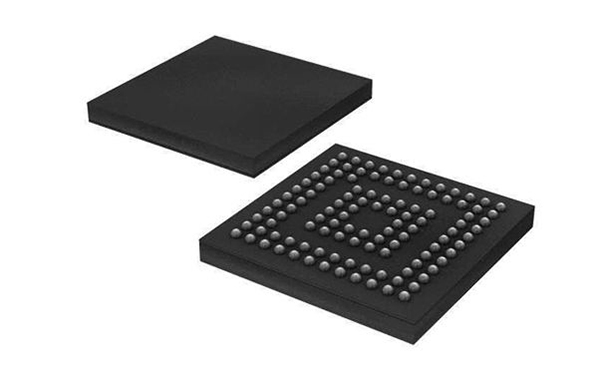

雖然BGA封裝器件的性能較其它封裝器件的性能有很大的改善,但由于BGA封裝器件的焊點都隱藏在器件體下,焊點缺陷的檢測比較困難。
一般情況下,制造者都是采用目視觀察的方法,觀察最外面一圈焊點的塌陷是否一致,再將芯片對著光線觀察,如果每一排每一列都能透過光,那么可以初步斷定沒有橋連,有時尺寸大一點的焊錫球也能看見。但電路與貼裝,但是用這種方法判斷焊點是否有缺陷就難以令人滿意,因?yàn)椴荒芑螂y以判斷其里面的焊點是否存在其它缺陷或焊點里面是否有空洞。要想不破壞BGA封裝器件本身的結構、性能等,就可以看出BGA封裝器件內在的缺陷或者是更加準確地檢測出焊點的質量,就必須采用其它更為先進、可靠的無損檢測方法。
對于表面組裝焊點,常用的無損檢測方法有:X一射線檢測、三維光學攝像檢驗、激光/紅外檢測、超聲波檢測等多種方法,通過試驗發現,使用X射線檢測儀檢查BGA封裝器件的焊點,可以快速、準確地檢測出BGA封裝器件中焊點的橋連、空洞、虛焊等缺陷,在BGA封裝器件焊點的質量檢測方面得到廣泛應用。
X射線透射成像檢測原理:當組裝好的線路板卡(PCBA)沿導軌進入機器內部后,位于線路板上方有一X射線發射管,其發射的X射線穿過線路板后被置于下方的探測器(一般為攝像機)接受,由于焊點中含有可以大量吸收X射線的金屬與其他物質因此穿過玻璃纖維、銅、硅、焊點等不同材料后X射線的吸收不一樣,從而被探測器接受的X射線強度也就不一樣,相關的信息就呈現出具有不同襯度的X射線透射圖像。X射線透射檢查技術對焊點、內部缺陷以及內部結構的分析變得相當直觀,故簡單的圖像分析算法便可自動、可靠地檢驗出板卡的焊點缺陷與內部結構缺陷。
通過多種對BGA封裝器件可視圖像X射線檢測測和分析,可以很明顯的知道X射線檢測方法可以準確地檢測出BGA封裝器件貼裝焊點的各種缺陷;除了能檢測出缺陷之外,x射線檢測設備還能夠自動計算BGA封裝器件貼裝焊點的空洞率,對空洞缺陷的快速檢測和預防具有實際意義。
