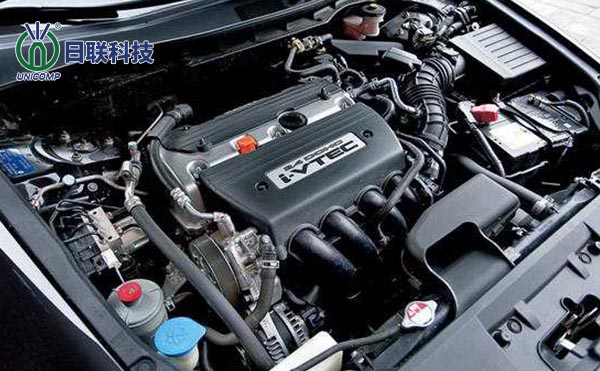

發動機缸體是發動機的核心部件之一。發動機設計、制造、檢測技術的應用是工業實力的表現。發動機缸體在長期使用中由于受到熱、力及突然沖擊等外力作用，會出現不同程度的磨損、破損或裂紋等缺陷，從而導致產品失效。由此，無損檢測技術被用于發動機缸體的檢測，檢測是發動機再制造的基礎和前提。
無損檢測技術是在不損傷被檢測對象的條件下，利用材料內部結構異?；蛉毕荽嬖谒鸬膶?duì)熱、聲、光、電、磁等反應的變化來探測各種工程材料、零部件、結構件等內部和表面缺陷的技術方法。X射線檢測設備是常用的無損檢測手段之一，工業CT是基于X射線檢測設備的成像原理，是一種計算機斷層掃描成像技術。
發動機的外殼——發動機缸體，大部分是由鋁合金材料制成，其尺寸較大，壁厚不均，結構極其復雜。為了精確判斷發動機的失效情況，一般會利用工業CT斷層掃描成像技術對發動機進行檢測，然后觀察CT斷層掃描圖片，判斷缺陷的位置和大小，為后續的再制造提供依據。
工業CT檢測發動機，結果與分析有以下一些應用。
1、三維結構及表面缺陷
X射線掃描發動機缸體后，數字成像系統將得到三維檢測圖，通過縮放、旋轉、移動等功能可以詳細觀察缸體的內外結構，結合標尺，可確定缺陷的位置和大小。通過調整X射線檢測圖像的清晰度和分辨率，可以觀察到缸體表面的破損、裂紋等缺陷。
2、內部缺陷
通過斷層掃描可以發現發動機缸體內部各個位置的縮孔、裂紋、鑄造瑕疵等缺陷。檢測軸可以沿X軸、Y軸和Z軸方向，還可以任意角度傾斜進行圖像觀察，所以使用工業CT檢測內部缺陷沒有任何死角。通過調整清晰度、分辨率，可清晰觀察到缸體內部的疏松、縮孔等現象。
3、數模對比
發動機制造完成后，一般都需要將樣品和模型進行對比，這個過程一般都是通過工業CT及分析軟件，可以將CT數據與CAD數模或者CT數據進行最*擬合，以直觀的顏色編碼對分析的結果進行可視化，不僅可以得到工件整體的偏差，還能得到感興趣區域的具體偏差值。
4、壁厚分析
發動機腔體結構復雜，工業CT能夠自動定位面積不足或壁厚過厚、間隙過大的位置。密閉空間內尺寸利用傳統的三坐標測量方法根本無法實現，在工業CT的檢測圖像上可直接對試件進行測量，主要用于非破壞性試驗，可快速并精確地測量復雜零件壁厚的微小變化。
5、尺寸測量
發動機內部結構復雜，尺寸眾多，對測量精度要求很高。產品的實際尺寸往往不可或缺，但因物體型面復雜或客觀物理?xiàng)l件限制等原因會出現無法獲取的情況，CT技術能很好地應對此類問題。
