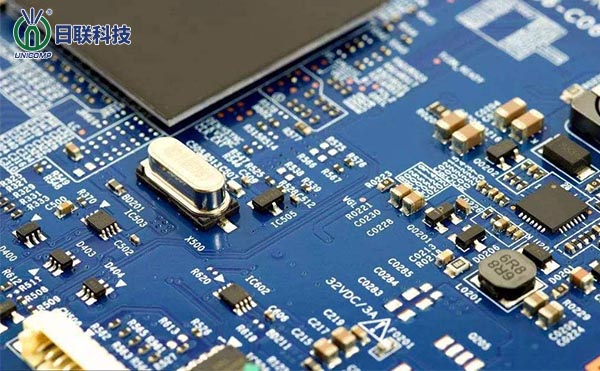

伴隨電子技術的發展,PCBA的加工工藝越來越精細,,即PCB空板經過SMT上件,然后通過DIP插件的整個過程,簡稱PCBA。
PCBA最常見的線路故障是虛焊,也就是常說的冷焊,表面似乎有焊接連接,但實際上內部沒有接通,或者處于中間不穩定狀態,影響電路特性,會導致PCB板質量不合格或報廢。什么原因?qū)е铝颂摵改兀?/span>
1.生產過程中由于生產工藝不當所致,如焊接不良或少錫而造成元件腳及焊墊無導通等,線路板處于不穩定狀態,即時通時不通。
2.由于長期使用電器后,有些發熱較嚴重的部件,其焊腳處極易出現老化剝離或雜質出現。
當前對PCBA虛焊位置的判斷一般方法是:根據故障現象來判斷故障的大致范圍;通過外觀觀察,重點檢查較大元件和發熱量大的元件;用放大鏡觀察;用手搖動可疑元件,同時觀察其引腳焊點是否有松動。
事實上,這些傳統的檢測方法并不能達到良好的檢測效果,因為目前半導體產品組件的封裝方式日趨小型化,若能利用X射線實時成像設備,則可大大突破傳統的檢測方法,事半功倍。
X光是一種由波長介于紫外線和γ射線之間的電磁波組成的粒子流,它的能量相差懸殊,原子中的電子在能量差別很大。對無法被試樣進行外觀檢測的地方,利用X-ray穿透不同密度物質后的光強變化,所產生的對比效果就能形成圖像,顯示出待測物的內部結構,從而不破壞待測物的內部結構。
采用X-ray檢測可有效地控制BGA的焊接質量。在一定程度上,X-ray檢測技術是保證電子裝配質量的必要手段。
日聯科技生產的X-ray檢測設備非常適合IC元件的焊點檢測,其X-ray檢測具有高清晰X-ray圖像,同時具有分析缺陷(如開路、短路、漏焊等)的功能。不僅是這樣,日聯科技生產的X-ray探測器有足夠的放大倍數,使生產商能夠非常方便地看到產品的詳細缺陷,從而滿足當前和未來的需求。
PCBA工藝過程中,虛焊是影響線路板質量的重要因素,一旦出現虛焊現象,就要重新返工,不僅增加勞動強度,而且會降低生產效率,給企業帶來損失,所以要盡量避免虛焊現象的產生,做好檢查工作,一旦出現虛焊現象,就需要找出原因并及時解決。
想了解更多日聯科技X-ray檢測裝備信息可以撥打全國服務熱線:400-880-1456 或訪問日聯科技官網:www.suncrysta.cn
